Stellwerk

Im Stellwerkeditor erstellen Sie eine visuelle Darstellung Ihrer Modellbahnanlage auf einem Raster. Dieser Gleisplan wird in der Steuerung verwendet, um Zubehörzustände und Gleisbelegung in Echtzeit anzuzeigen, und in Automatisierungsskripten zum Referenzieren von Zubehör und Rückmeldesensoren.

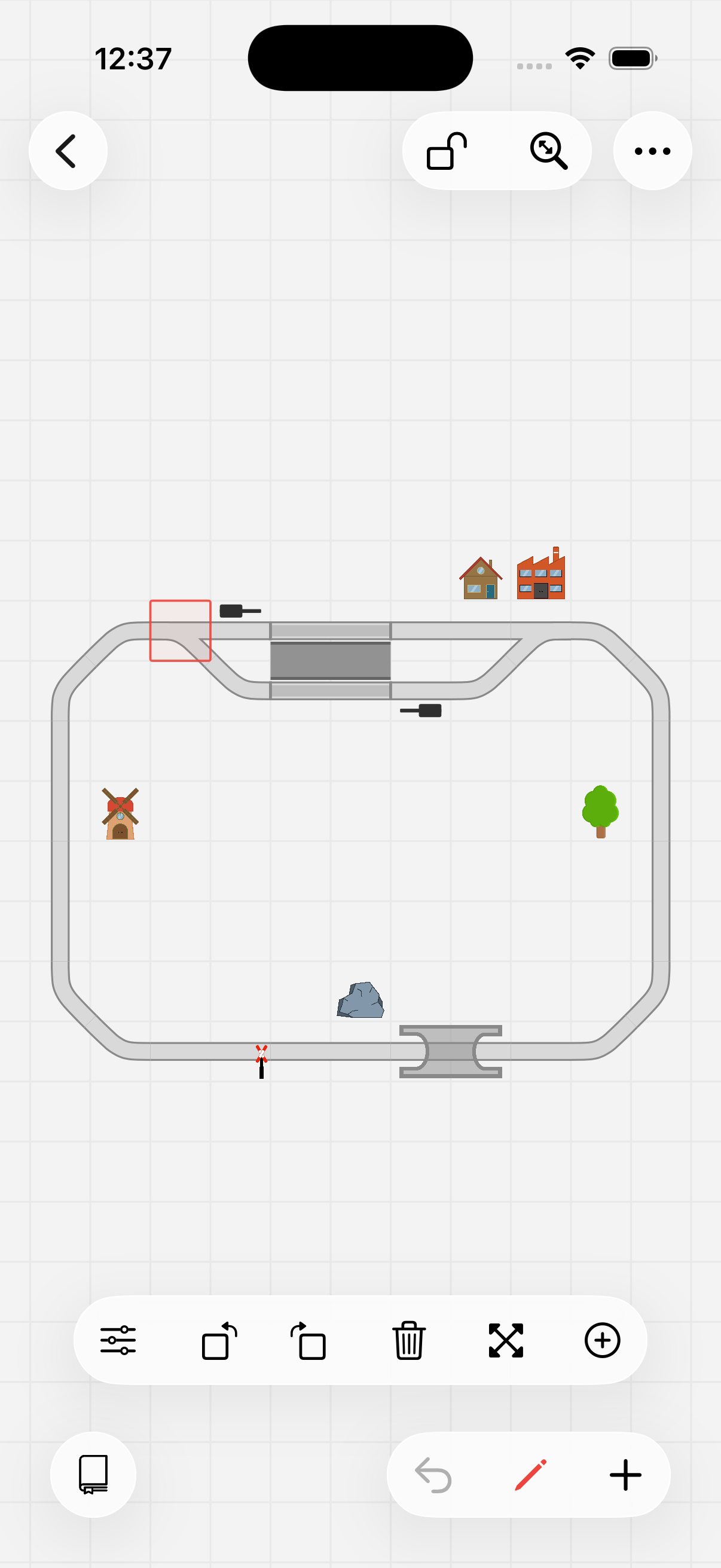

Bearbeiten des Beispiel-Stellwerks

Verfügbare Elemente

Kategorie	Elemente	Konfigurierbar
Gleise	Gerade, Kurve, Weite Kurve, Bahnsteig, Prellbock	Rückmeldesensor
Weichen	Links, Rechts, Dreiwegweiche, Doppelkreuzungsweiche, Drehscheibe	Zubehör, Rückmeldesensor
Signale	Lichtsignal (6 Zustände), Formsignal (3 Zustände), Bahnübergang	Zubehör (doppelt), Rückmeldesensor
Gleiselemente	Gleissensor, Gleisschalter, Gleisfahrstraße, Entkuppler	Zubehör, Rückmeldesensor, Fahrstraße
Eigenständige Elemente	Schalter, Sensor, Fahrstraße, Kamera, Variable	Zubehör, Fahrstraße, Kamera, Variable
Landschaft	Haus, Fabrik, Windmühle, Baum, Felsen, Teich, Löwe, Beschriftung	Zubehör (teilweise)
Brücken	Brückenanfang, Brückenabschnitt, Brückenkreuzung	Rückmeldesensor
Tunnel	Tunnelanfang, Tunnelabschnitt	Rückmeldesensor

Alle Elemente können in 45-Grad-Schritten gedreht werden. Elemente mit Gleisanschluss verbinden sich mit benachbarten Elementen zu Ihrem Schienennetz.

Elemente hinzufügen

Tippen Sie auf die +-Schaltfläche unten rechts. Eine Symbolleiste mit allen verfügbaren Elementen erscheint — wählen Sie das gewünschte Element aus und tippen Sie dann auf eine beliebige Stelle im Raster, um es zu platzieren. Das Tippen auf eine belegte Zelle ersetzt das vorhandene Element.

Elemente bearbeiten

Tippen Sie auf die Stift-Schaltfläche unten rechts, um den Bearbeitungsmodus zu aktivieren. Tippen Sie dann auf ein Element, um es auszuwählen — die Bearbeitungsleiste erscheint. Tippen Sie erneut auf das ausgewählte Element, um die Konfiguration zu öffnen.

Aktion	Beschreibung
Bearbeiten	Öffnet die Konfiguration für das ausgewählte Element.
Klonen	Dupliziert ein konfiguriertes Element. Tippen Sie, um die Quelle auszuwählen (blauer Rand), dann tippen Sie auf eine leere Zelle, um die Kopie mit allen Einstellungen zu platzieren.
Drehen	Dreht das Element im oder gegen den Uhrzeigersinn in 45-Grad-Schritten.
Verschieben	Ziehen Sie das Element an eine neue Position im Raster.
Löschen	Entfernt das Element aus dem Stellwerk.

Verwenden Sie Rückgängig, um eine Aktion rückgängig zu machen.

Elementkonfiguration

Je nach Elementtyp bietet die Konfiguration unterschiedliche Optionen:

Name

Weichen, Signale, Schalter, Sensoren, Fahrstraßen und Variablen können einen kurzen Namen (bis zu 6 Zeichen) erhalten, der im Stellwerk angezeigt wird. So lassen sich Elemente auf einen Blick identifizieren.

Zubehöradresse

Elemente wie Weichen, Signale, Bahnübergänge, Schalter und Entkuppler können mit einer DCC-Zubehöradresse verknüpft werden. Dies verbindet das Stellwerkelement mit dem physischen Gerät auf Ihrer Anlage, sodass ein Tippen in der Steuerung den entsprechenden Befehl an Ihre Digitalzentrale sendet.

Weichen und Signale können zwei Zubehöradressen für komplexe Konfigurationen haben (z.B. ein Signal, das über zwei Adressen gesteuert wird).

Rückmeldesensor

Gleise, Weichen, Signale, Brücken und Tunnel können mit einem Rückmeldesensor konfiguriert werden. Wählen Sie den Rückmeldebus und die Adresse passend zu Ihrem physischen Sensor:

• R-Bus — Modul und Eingangsnummer (Z21).
• LocoNet — Adresse (Z21).
• CAN-Bus — Adresse und Port (Z21).
• ECoSLink — Adresse und Port (ECoS).

Wenn ein Rückmeldesensor Belegung meldet, ändert das Gleiselement in der Steuerung seine Farbe. Bei RailCom-Unterstützung kann der Name oder Avatar des belegenden Fahrzeugs direkt auf dem Gleis angezeigt werden.

Fahrstraße

Fahrstraßen-Elemente können mit einer Fahrstraße verknüpft werden. Ein Tippen auf das Element in der Steuerung führt die Fahrstraße aus und schaltet alle konfigurierten Zubehörteile gleichzeitig.

Kamera

Kamera-Elemente können mit einer Kamera für die Locovision-Fahrzeugerkennung verknüpft werden. Sie können konfigurieren, welcher Bereich des Kamerabilds für die Erkennung verwendet wird (Mitte, Ecken oder Ränder).

Benutzerinteraktion

Ein Schalter, der steuert, ob das Element in der Steuerung angetippt werden kann. Bei Deaktivierung ist das Element nur zur Anzeige — nützlich für Elemente, die ihren Zustand zeigen, aber nicht versehentlich umgeschaltet werden sollen.

Notizen

Ein freies Textfeld für eigene Dokumentation pro Element.

Stellwerk in der Steuerung

In der Steuerung wird das Stellwerk zur Live-Übersicht Ihrer Anlage:

• Zubehörzustände — Weichenpositionen, Signalfarben und Bahnübergangszustände werden in Echtzeit aktualisiert.
• Gleisbelegung — Rückmeldesensoren heben belegte Gleisabschnitte hervor. Mit RailCom wird das belegende Fahrzeug per Name oder Avatar identifiziert.
• Interaktive Steuerung — Tippen Sie auf Zubehör zum Umschalten, auf Fahrstraßen zum Ausführen oder auf Kameras für den Live-Feed.
• Schwenken und Zoomen — Navigieren Sie durch große Stellwerke durch Scrollen und Pinch-Gesten. Tippen Sie auf die Zoomanzeige, um das Stellwerk auf dem Bildschirm zu zentrieren.
